品牌:ELITECHIP
工作电压:2.4-5.0V
型号:EC210204-3DFE-11E4
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内
EC210204-3DFE-11E4长按2秒开关三段调光芯片
一． 功能说明
芯片供电电压：DC2.4-5V。一路轻触开关输入控制，一路LED输出。
上电亮灯，短按按键三段调光100%-50%-10%，长按2秒关机，长按2秒开机（在每一段都可以关机及开机），带断电记忆，每次上电亮起记忆灭前的亮度（一次上电初始亮度100%）。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
|
|
静态电流 |
ISTB |
|
|
10 |
uA |
|
|
驱动电流 |
Iol |
|
|
30 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

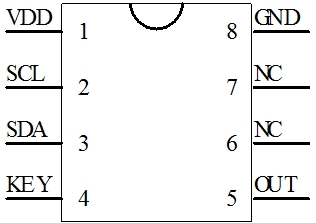

三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
SCL |
接记忆IC |
|
3 |
SDA |
接记忆IC |
|
4 |
KEY |
触发开关 |
|
5 |
OUT |
LED输出，高电平有效 |
|
6 |
NC |
悬空 |
|
7 |
NC |
悬空 |
|
8 |
GND |
电源负 |
四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC210204-01B0-11E4 |
2021/2/24 |
V01初版100%-50%-20% |
|
EC210204-2-3DFE-11E4 |
2021/6/10 |
V02版本改z低亮度100%-50%-10% |
