品牌:ELITECHIP
工作电压:2.4-5.0V
型号:ECH210926-188B-EBD7
封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内
ECH210926-188B-EBD7短按开机长按1秒关机
一． 功能说明
供电方式：3.7V锂电池。上电OUTL为高电平。
KEY1功能：短按，OUT脚输出低电平,长按1秒OUTL输出高电平。
KEY2功能：KEY2检测到有高电平且持续时间超过0.5秒，OUTL输出低电平(小于0.5S维持原有状态)，KEY2检测到有低电平且持续时间超过0.5秒，OUTL输出高电平（小于0.5S维持原有状态）
KEY2高电平时KEY1无效。
二． 电气参数（VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
5 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDDj限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GNDj限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
150 |
℃ |
|
三．封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
NC |
悬空 |
|
2 |
GND |
电源负 |
|
3 |
OUTL |
LED输出，低电平有效 |
|
4 |
KEY1 |
触发开关 |
|
5 |
VDD |
电源正 |
|
6 |
KEY2 |
信号检测脚 |

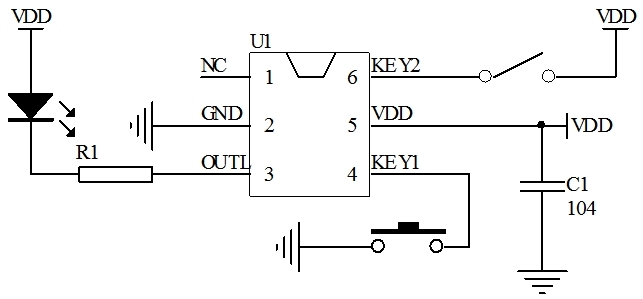

四．参考电路图
五、封装尺寸图
六．版本说明
|
版本 |
日期 |
描述 |
|
ECH210926-188B-EBD7 |
2021/10/11 |
V01初版 |
|
|
|
